國標充電樁線纜車輛碾壓試驗機，國標GBT20234.1充電樁線纜車輛碾壓試驗機

設備型號：Sun-NY

製造單位 ：深圳陽光悅達科技有限公司

一.設備標準概述：

該車輛碾壓試驗裝置是按照GB/T20234.1-2022《電動汽車傳導充電用連接裝置 第1部分：通用要求》7.12車輛碾壓 ；

符合IEC62196-1《Plugs,Socked-outlets,Vehicle connectors and Vehicle inlets-conductive changing of electric Vehicles ,Part1:General requirements》每33條款要求 ；

NB/T 42077-2016電動汽車模式2充電的纜上控制與保護裝置(ic-cpd)標準要求,章節9.34.2（在5000N碾壓力下的試驗）和章節9.34.3在11000N碾壓力下的試驗；

CQC1103-2014《 電動汽車傳導充電系統用電纜技術規範 第1部分 一般規定》10.5.4 成品電纜特殊機械性能試驗 10.5.4.1 車輛碾壓試驗，碾壓力值（5000±250）N。

二.設備功能：

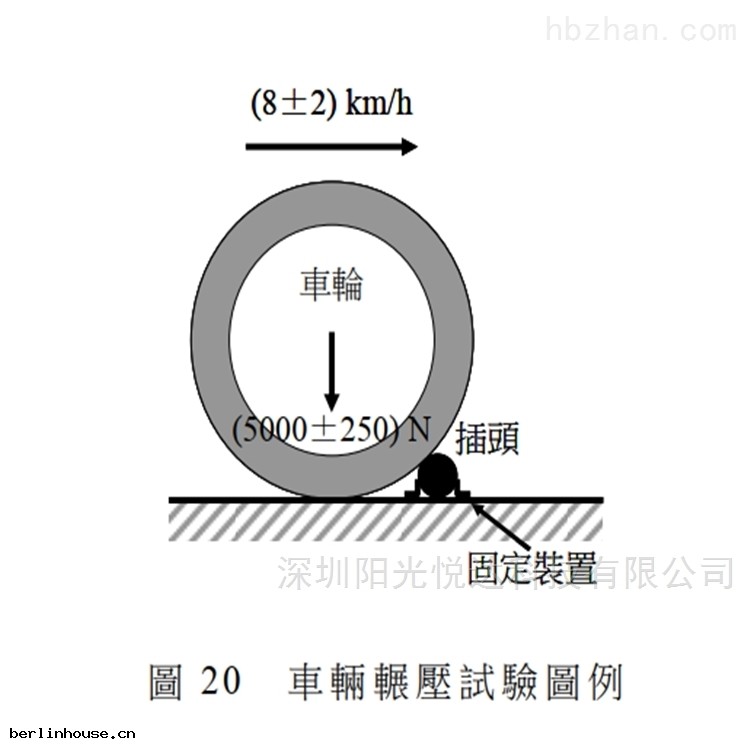

帶有製造商推薦的電纜的供電插頭和車輛插頭隨意地放在水泥地上，用標準要求5000±250N的壓力，以(8±2)km/h 的速度壓過供電插頭或車輛插頭(輪胎充氣壓力220±10 kPa) ，以測試供電或車輛插頭承受碾壓的能力 。

對於專門用於商用車輛的充電連接裝置（通常為直流充電連接裝置） ，應在7.12.1試驗要求基礎上採用（10775±250）N的壓力 。

 在11000N碾壓力小的試驗

在另外的試品上重復9.34.2中的描述的試驗，使用一個常規的具有合適負載的且充氣至額定壓力的汽車輪胎施加（11000N±550）N的碾壓力。

三.設備主要性能參數 ：

   1.控制系統：原裝PLC控制器，觸摸屏顯示 ；

   2.承載載荷：（5000±250）N ，（10775±250）N ，（11000±500）N可根據實驗要求進行切換；

   3.碾壓速度 ：8±2km/h ，速度可調 ；

   4.計時顯示 ：0-999999人機界面顯示 。

四.更多設備資料：

真誠的感謝您能點擊進入該網頁查看和瞭解陽光悅達生產的國標充電樁線纜車輛碾壓試驗機，國標GBT20234.1充電樁線纜車輛碾壓試驗機 ，如果您想瞭解更多關於NB/T33008.1-2018 ，GB/T20234.1-2022，IEC62196-1:2022，NB/T42077-2016等充電槍相關標準檢測設備 ，歡迎您隨時來電來函溝通。
