簡要描述 :GBT20234.1充電槍IPX34擺管淋雨試驗機
該擺管淋雨試驗裝置是滿足GB/T20234.1-2022《電動汽車傳導充電用連接裝置 第1部分
:通用要求》章節6.3.9防護等級章節7.16防觸電保護
。
按照GB/T4208-2017《GBT 4208-2017 外殼防護等級(IP代碼)》章節14.2.3 第二位特徵數字為 3的擺管或淋水噴頭試驗 。
產品型號:Sun-IPX34
廠商性質:生產廠家
更新時間
:2022-10-12
訪 問 量:1794GBT20234.1充電槍IPX34擺管淋雨試驗機
設備型號 :Sun-IPX34
製造單位 :深圳陽光悅達科技有限公司
一.設備標准概述:
該擺管淋雨試驗裝置是滿足GB/T20234.1-2022《電動汽車傳導充電用連接裝置 第1部分 :通用要求》章節6.3.9防護等級章節7.16防觸電保護 。

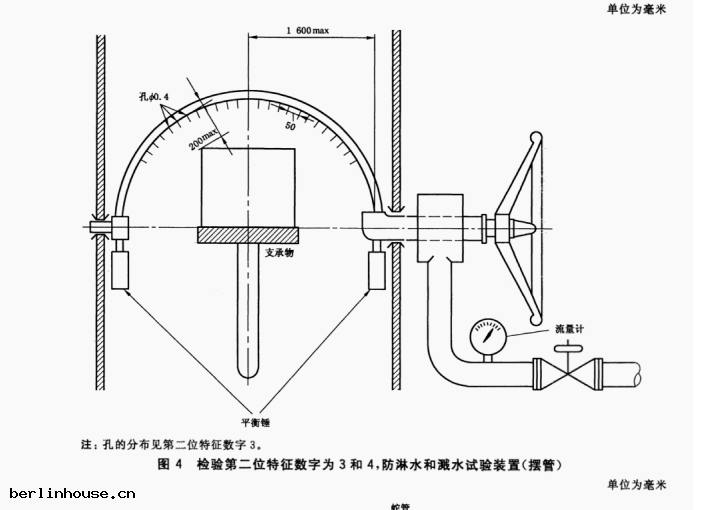

按照GB/T4208-2017《GBT 4208-2017 外殼防護等級(IP代碼)》章節14.2.3 第二位特徵數字為 3的擺管或淋水噴頭試驗 。
未插合的充電接口,在與配屬的防護裝置連接後 ,供電插頭、供電插座 、車輛插頭和車輛插座的防護等級應分別達到IP54 。
供電插頭和供電插座、車輛插頭和車輛插座插合後,其防護等級應分別達到IP55 。
IEC 62196-1 :2014
Plugs , socket-outlets , vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1 :General requirements(插頭 、插座 、車輛連接器和車輛插座 - 電動汽車的傳導充電 - 第 1 部分:一般要求)
二.設備主要性能參數
:
1.
適用於進行產品的IPX3
、IPX4 測試
。
2. 擺管規格 :R1000、R800 、R600 、R400、R200
3.噴水孔徑 :¢0.4mm 。
4. 噴嘴夾角 :120°;(IPX3) 、360°;(IPX4)。
5. 擺動夾角(沒有樣品時) :120°;(IPX3) 、350°(IPX4)。
6. 噴水量 :擺管開孔數*0.07L/min (流量傳感器調節,精度1%)。
7.IPX3 與 IPX4 夾角轉換 :IPX3 試驗時堵住兩端針嘴。
8. 擺管材料:SUS304 不鏽鋼(外徑19mm 、壁厚 2mm) 。

三.更多設備資料:
真誠的感謝您能點擊進入該網頁查看和瞭解陽光悅達生產的GBT20234.1充電槍IPX34擺管淋雨試驗機 ,如果您想瞭解更多關於GB/T20234.1-2022 ,GB/T11918.1-2014 ,IEC62196-1 :2022,GB/T4208-2017等相關標准檢測設備,歡迎您隨時來電來函溝通。
