國標直流充電樁擺錘及落球衝擊試驗機
設備型號：Sun-50J
製造單位：深圳陽光悅達科技有限公司
一. 設備標准概述：
該擺錘衝擊試驗機是按照NB/T33008.1-2018《電動汽車充電設備檢驗試驗規範 第1部分:非車載充電機》 第5.19章節 機械強度試驗；
按照GB/T 2423.55-2006電工電子產品環境試驗 第2部分 ：試驗方法 試驗Eh：錘擊試驗 要求進行試驗。
Q/GDW 1591-2014 電動汽車非車載充電機檢驗技術規範 5.13機械強度試驗。
二.設備主要性能參數 ：
1. 擺桿角度 ：0-90°可調 ，刻度顯示 ；
2. 落球高度顯示 ：觸摸屏數字顯示 ，手動調整；
3. 擺桿長度：1000㎜；
4. 擺錘衝擊高度 ：0-500mm；（自行設置）
三.標准試驗要求：
按照GB/T2423.55-2006的規定進行試驗， 劇烈衝擊能量為20J，使用撞擊元件等效質量5kg，跌
落高度0.4m。在充電機每個支撐部件的垂直面選取3個不同部位分別進行擺錘試驗再在充電機水平
面選取3個不同部位進行垂直落錘試驗 ，試驗後充電機耐濕熱性能不應降低 ，IP等級不受影響，門
的操作和鎖止點不應損壞 ，不會因變形而使帶電部分與外殼相接觸。機械強度試驗後再進行IP防護 。

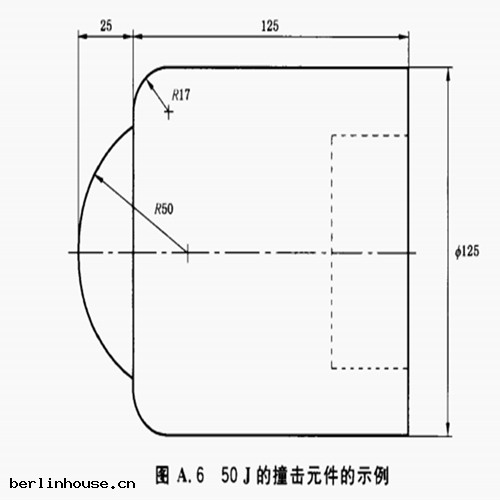

| 能量/J | ≤1 | 2 | 5 | 10 | 20 | 50 |
| ±10% | ±5% | ±5% | ±5% | ±5% | ±5% | |
| 等效質量±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| 材料 | 尼龍 | 鋼 | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | 根據等效質量調整確定,見附錄A | |||||
| a、洛氏硬度HRR85~100按ISO2039-2; | ||||||
| 注:當能量小於或等於1J時,在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef ,試驗Eg的量值已在此參數中 ,為了協調 ,括號內的量值自本部分等同採用的IEC60068-2-75:1997第一版1997年8月出版的5年後將刪除。 | ||||||
四.更多設備信息 ：
非常感謝您能點擊進入該網頁查看和瞭解陽光悅達生產的直流充電機擺錘衝擊試驗台，國標直流充電樁擺錘及落球衝擊試驗機 ，如果您想瞭解更多關於GB/T20234.1-2022 ，NB/T33008.1-2018，GB/T2423.55 ,QGDW1591-2014等充電樁相關檢測設備 ，歡迎您隨時來電來函溝通。
