深圳供應優質充電槍溫升測試儀

設備型號：Sun-WS

製造單位：深圳陽光悅達科技有限公司

一. 設備依據標準 ：

該充電槍溫升測試儀是滿足GB/T20234.1-2022《電動汽車傳導充電用連接裝置 第1部分 ：通用要求》6.3.12　表面溫度和端子溫升

按照GB/T11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》第22章規定的方法進行試驗。

二.標準測試要求：

在正常使用時，充電接口表面溫度不應超過規定值 。按照7.22的試驗方法進行試驗 ，表面溫度應滿足如下要求： 供電插頭和車輛插頭的抓握部位 ，其允許的最高溫度不應超過：

1) 金屬部件 ：50 ℃；

2) 非金屬部件：60 ℃。

a) 供電插頭和車輛插頭可以接觸的非抓握部位，其允許的最高溫度不應超過 ：

1) 金屬部件：60 ℃ ；

2) 非金屬部件 ：85 ℃。

二、試驗方法 ：

000011.1.1　按照以下步驟進行耐電流循環試驗，測量端子與導線、端子與端子間接觸電阻 ：

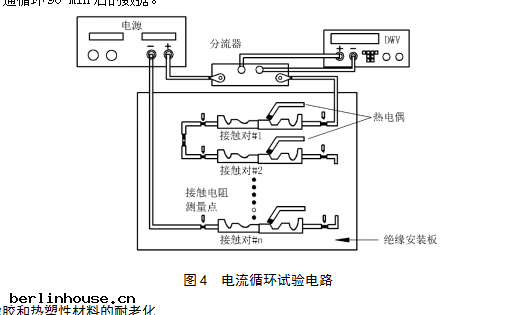

a) 按照圖4的圖示 ，在無風的封閉箱內搭建試驗電路，應當使用定時器控制的電源。試驗電流採用額定電流 ，使電源在該額定電流下接通90 min，然後斷開30 min；

a) 在25 ℃±5 ℃(室溫)中 ，對試樣進行試驗 。應將環境溫度的傳感器和試件放置在同一個平面上 ，並且試件最小距離為150 mm（多組同時測試時，防止互相影響） ；

b) 接通電源，在進入第一個接通循環90 min後，測量端子與導線連接處電阻及端子接觸電阻 。

c) 循環1080 h ，每天至少讀取一次進入接通循環90 min的數據 ，以及在試驗結束時進入最後接通循環90 min後的數據。

三.主要性能參數 ：

1. 電流調節範圍 ：1-1250A 精度不大於5% 。

2. 電流顯示：數字顯示。

四.更多設備資料：真誠的感謝您能點擊進入該網頁查看和了解陽光悅達生產的國標充電槍端子溫升測試儀GBT20234.1-2022，深圳供應優質充電槍溫升測試儀 ，如果您想了解更多關於GB/T20234.1-2022,IEC62196-1：2022，GB/T11918.1-2014等充電槍相關標準檢測設備 ，歡迎您隨時來電來函溝通 。
